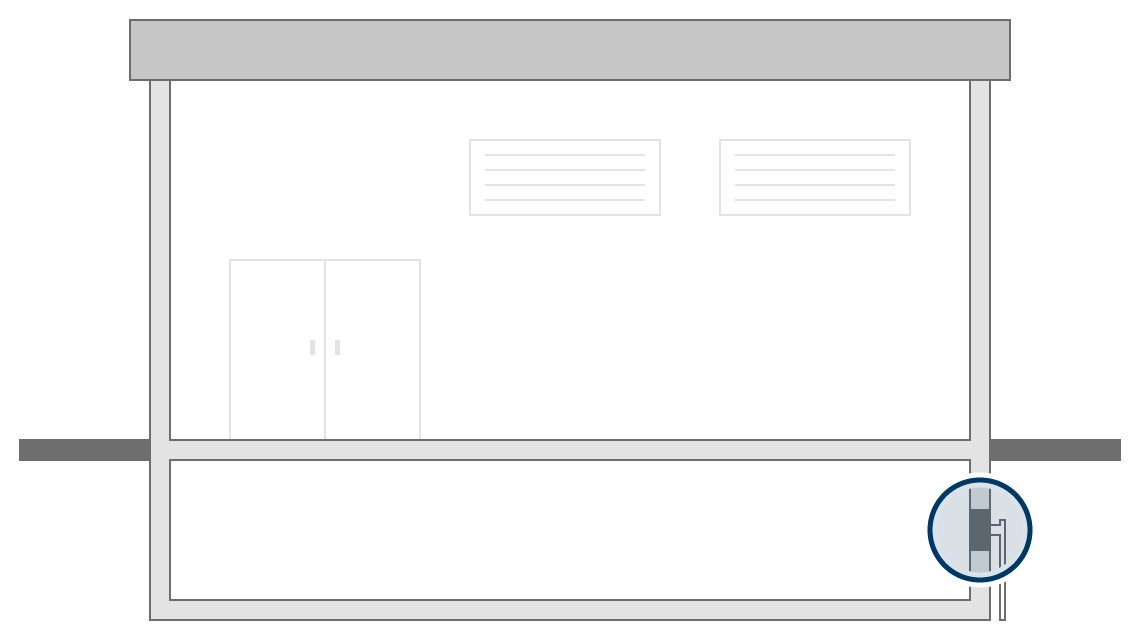

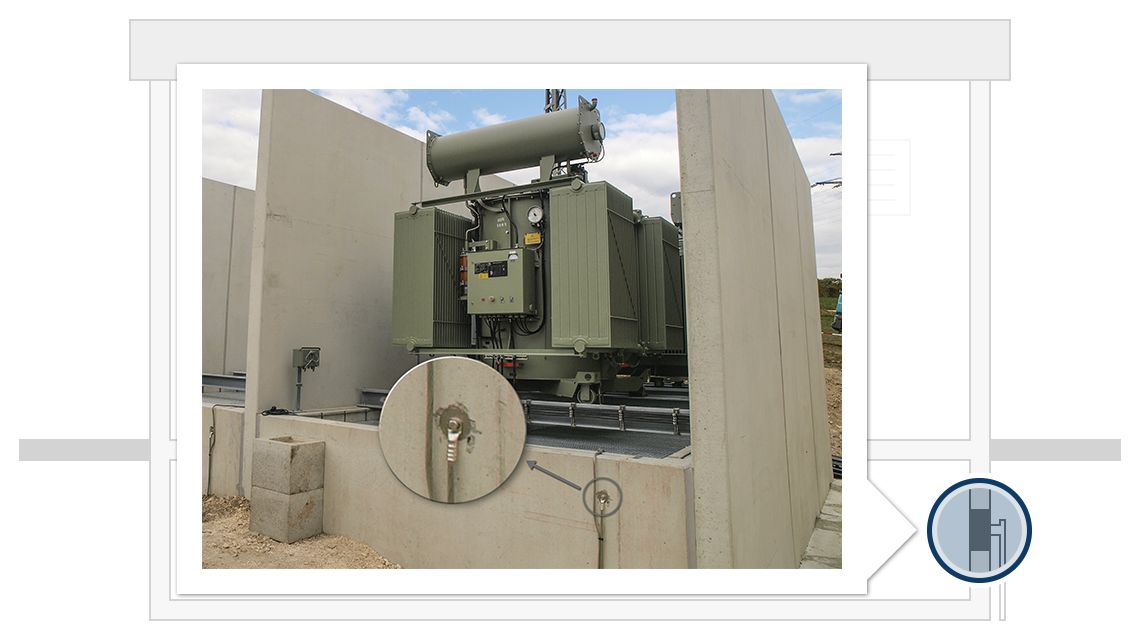

Umspannwerk mit Schalthaus
zurückReferenzen
Isolierte Erdungsdurchführung
HEA IS
Speziell für den Stationsbau. Die Montage erfolgt während der Schalungsarbeiten. Über das beidseitige Gewinde im elektrisch isolierten Leiterkern können Erdungsanschlüsse zum Gebäude vorgenommen werden.
Erdungsfestpunkt
mit Kreuzklemme
HEA P
Zum Erdungsanschluss über die Kreuzklemme, für schalungsbündigen Einbau. Über das Gewinde im Leiterkern kann ein Erdungsanschluss vorgenommen werden.
Wandeinbauteil für Kernbohrung (WU-Beton)
Erdungsdurchführung
für den nachträglichen Einbau
HEA N
Die Abdichtung zur Wand erfolgt beidseitig über eine Flächendichtung, die mit Muttern zur Wand verpresst wird. Über eine Anschlusslasche mit Kreuzklemme können Flach- bzw. Rundstähle angeschlossen werden.
